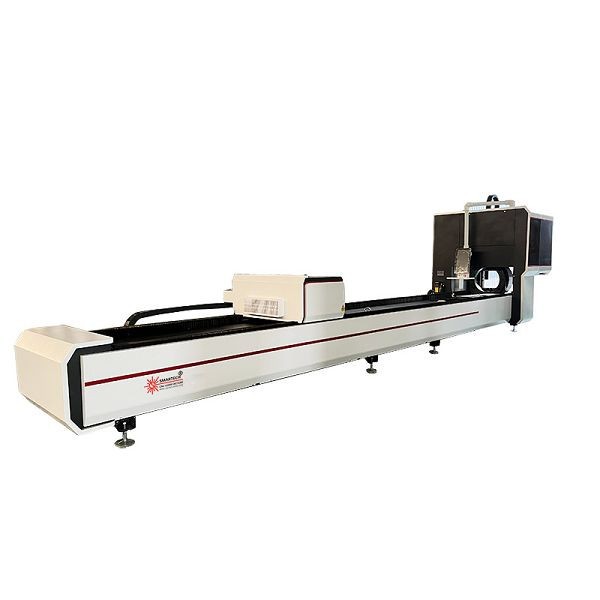

Fiber laser cutting machine for pipes(001)
fiber laser cutting machine metal pipes cutting(001)
fiber laser cutting machine pipes cutting(001)
fiber laser cutting machine tubes cutting(001)
Metal tubes cutting fiber laser cutting machine(001)

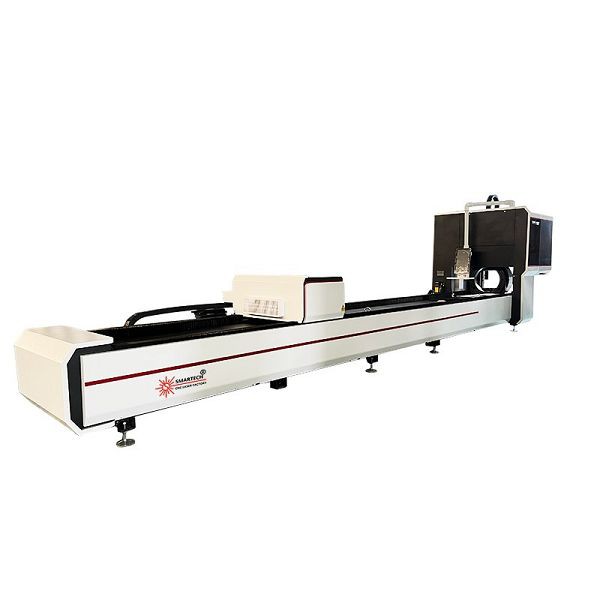

Mesin pemotong laser serat paip
Kualiti rasuk M2:< 0.373
Ketepatan kedudukan: ± 0. 01 mm/m
Description/kawalan
Parameter teknikal
Kelebihan mesin pemotong laser serat paip
Fleksibiliti:
Mesin pemotong laser serat paip boleh memotong paip pelbagai bentuk, saiz dan bahan. Mereka boleh mengendalikan tiub bulat, persegi, segi empat tepat dan bujur, serta pelbagai ketebalan dan diameter.
Ketepatan Tinggi:
Pemprosesan laser menggunakan sistem perlawanan yang sama, dan perisian pengaturcaraan digunakan untuk menyelesaikan reka bentuk pemprosesan. Langkah -langkah pemprosesan pelbagai diselesaikan pada satu masa dengan ketepatan yang tinggi. Memastikan hasil yang konsisten walaupun dengan geometri kompleks dan toleransi yang ketat.
Pemprosesan yang cekap:
Mesin pemotongan laser serat paip boleh mencapai kelajuan pemotongan yang tinggi dan boleh memotong beberapa meter paip dalam satu minit, dengan itu meningkatkan produktiviti dan memendekkan masa memimpin pengeluaran.
Mengurangkan kos pemprosesan:
Ketepatan pemotongan laser serat meminimumkan sisa bahan dan mengoptimumkan penggunaan bahan.
Konfigurasi utama:
Model: SFT2260
#Working diameter: 8-220 mm
#Laser Sumber:- max/raycus - 1500 w
#Pengawal- au3tech
#Head- Raytools Autofocus BM110
#High Precision Chuck 8-220 mm
#Front chuck: mk -220- qkfy -78-119-0900
Belakang chuck: mk -220- hk-d -30-90-09

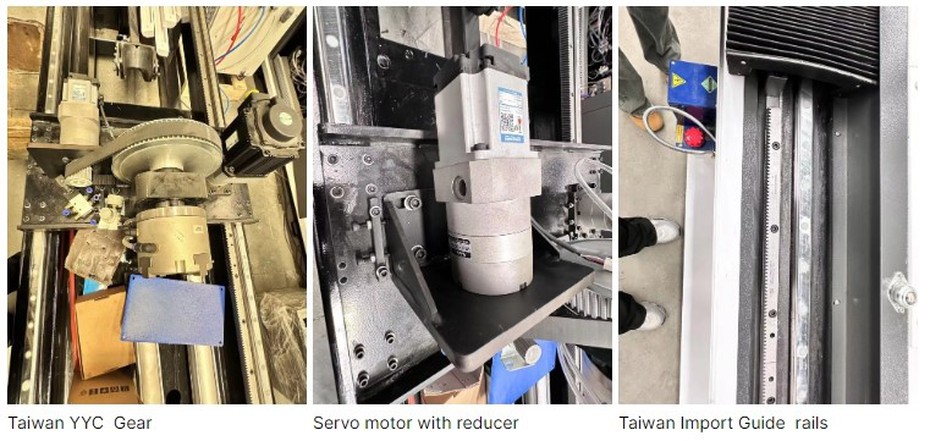

#Servo Motor Drivers
#Reducer -- dari Perancis/Jepun
#Rak- yyc
#Rails - Taiwan PMI /Pek dari Itali
#Support DXF, DXP, NC, G, dll

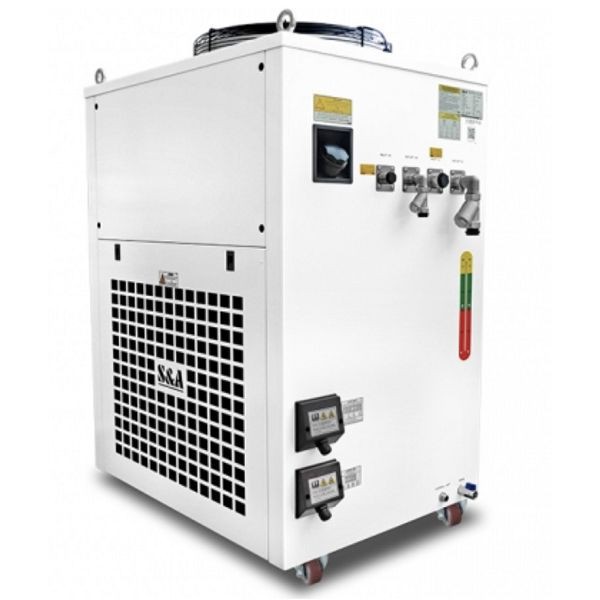

#Water chiller -hanli /s & a
#Annealing, anti getaran katil berat.
#Aventics ED05 Control Valve
#Protektif penutup besar
Mesin pemotong laser serat paipadalah sistem perindustrian khusus yang direka untuk pemotongan ketepatan tinggi paip bulat, tiub persegi, profil segi empat tepat, dan bahagian logam yang tidak teratur. Menggabungkan teknologi laser serat maju dengan kawalan paksi berputar pintar, mesin ini memberikan ketepatan dan kecekapan yang tidak dapat ditandingi dalam aplikasi pemprosesan paip.
Pemotongan kepala
Ciri -ciri
1.Mengela debu. Gred dustproof adalah IP65, dan laluan cahaya sepenuhnya tertutup, jadi kemungkinan pencemaran lensa hampir sifar. 2.Motion Picture Zero Focus. Skala ini boleh diselaraskan secara fleksibel untuk menyatukan kedudukan fokus sifar dan tidak lagi bimbang untuk menyesuaikan parameter proses.
3. Penyejukan Air Kekelapan. Kanta yang fokus, kanta collimating dan muncung mempunyai fungsi penyejukan terbina dalam, yang dapat menyelesaikan masalah pemanasan pemanasan. 4. Reka bentuk struktur yang dioptimumkan. Reka bentuk badan bersepadu, peningkatan antara muka serat optik QBH tidak lagi terperangkap akibat kebocoran air, karat dan sebab -sebab lain.
Ciri -ciri utama
1. Sistem laser serat berprestasi tinggi
Pilihan Kuasa Laser: 500W -6000 W (Konfigurasi Standard 2000W disyorkan untuk kebanyakan aplikasi paip)
Kapasiti pemotongan:
Paip bulat: Ø20mm-Ø300mm
Tiub persegi/segi empat tepat: 20 × 20mm -250 × 250mm
Ketebalan dinding: Sehingga 8mm (keluli karbon), 6mm (keluli tahan karat), 4mm (aluminium)
2. Sistem pemotongan berputar pintar
Peranti Rotary Dual-Chuck: Memastikan putaran yang stabil dan kedudukan sudut tepat (± 0. 1 darjah)
Pusat automatik: Pengesanan diameter paip yang diukur laser untuk penjajaran yang sempurna
Pemotongan berterusan: Keupayaan putaran tanpa had untuk corak kompleks
3. Sistem Kawalan CNC Lanjutan
Perisian pemotongan paip khusus: Menyokong pemodelan 3D dan pembukaan automatik
Keserasian fail: Import DXF, DWG, Langkah, IGES, dan format CAD lain
Bersarang pintar: Mengoptimumkan penggunaan bahan dan laluan pemotongan
4. Kejuruteraan Precision
Ketepatan kedudukan: ± 0. 05mm/m
Pemotongan ketepatan: ± 0. 1mm (diameter-bergantung)
Pemotongan Bevel: Keupayaan pemotongan sudut 45 darjah pilihan
5. Pembinaan yang teguh
Bingkai tugas berat: Reka bentuk Getaran Getaran untuk Operasi Stabil
Komponen gred perindustrian: Hiwin Guides, Yaskawa Servos, Schneider Electricals
6. Ciri Keselamatan & Automasi
Kandang penuh: Perlindungan keselamatan laser kelas 1
Memuatkan/Memunggah Automatik: Integrasi robot pilihan
Sistem Pengekstrakan Fume: Pemungut habuk bersepadu

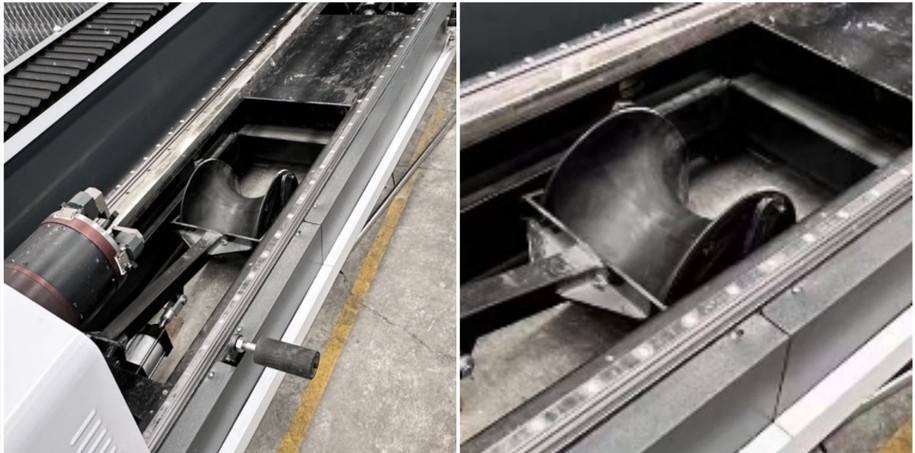

Peranti chuck dengan sokongan automatik ke bawah
Perisian pemotongan digunakan untuk merealisasikan hubungan 4 paksi peralatan dan 5 motor untuk menyelesaikan pelbagai tindakan pemotongan. Sistem yang berdedikasi sangat matang dan berkuasa, dengan trajektori lancar dan ketepatan yang tinggi.
Perisian kawalan adalah antara muka antara pengendali dan sistem pemotongan. Ia membolehkan pengendali memasukkan parameter pemotongan, seperti kelajuan pemotongan, kuasa, dan tekanan gas, dan untuk melihat dan mensimulasikan proses pemotongan. Perisian ini juga mempunyai ciri -ciri untuk mengoptimumkan laluan pemotongan, menyesuaikan ketebalan dan jenis bahan, dan menghasilkan laporan mengenai kerja pemotongan. Beberapa
Perisian lanjutan juga boleh diintegrasikan dengan sistem pembuatan lain untuk pengeluaran lancar.
Chuck
1. Ketepatan pengapit tinggi: Chuck dapat dengan tepat meletakkan tiub, memastikan bahawa laluan pemotongan laser adalah tepat dan kualiti pemotongan adalah tinggi. Ini sangat penting untuk menghasilkan bahagian tiub yang tinggi - ketepatan.
2. Kekuatan pengapit: Ia dapat mengikat tiub dengan tegas untuk mengelakkan tiub dari bergerak atau bergetar semasa proses pemotongan, walaupun memotong bahan -bahan kekuatan tebal atau tinggi.
3. Kebolehbagaian yang baik: Ia boleh menyesuaikan diri dengan tiub diameter dan bahan yang berbeza dengan menukar rahang pengapit atau menyesuaikan daya pengapit. Sesetengah chuck juga dilengkapi dengan mekanisme laras yang secara automatik boleh menyesuaikan diri dengan saiz tiub.
4. High - Keupayaan putaran kelajuan: Dalam proses pemotongan laser tiub, chuck perlu memacu tiub untuk berputar pada kelajuan tinggi untuk mencapai pemotongan circumferential. Oleh itu, Chuck mempunyai keupayaan putaran kelajuan yang tinggi untuk memastikan kestabilan dan ketepatan proses pemotongan.
Aplikasi
✔ Pembinaan & Senibina: Keluli struktur, handrails, trusses
✔ Automotif: Sistem ekzos, sangkar roll, komponen casis
✔ Perabot: Bingkai logam, elemen hiasan
✔ Minyak & Gas: Saluran paip, injap, penyambung
✔ Jentera Perindustrian: Silinder hidraulik, sistem penghantar
Soalan Lazim:
S: Bagaimana dengan pakej mesin laser anda?
J: Pakej kayu eksport standard dengan pengasingan percuma
S: Bagaimana dengan tempoh jaminan kualiti?
A: 5 tahun
S: Bagaimana cara memasang dan menjalankan mesin?
A: Juruteknik kami telah memasang mesin sebelum penghantaran. Untuk beberapa pemasangan bahagian kecil, kami akan menghantar video latihan terperinci, manual pengguna bersama dengan mesin. 95% pelanggan boleh belajar sendiri.
S: Bagaimana saya boleh lakukan jika mesin itu salah?
A: Jika berhadapan dengan masalah tersebut, sila hubungi kami secepat mungkin dan jangan cuba membetulkan mesin sendiri atau orang lain. Kami akan bertindak balas dalam masa 24 jam secepat yang kami dapat untuk menyelesaikannya untuk anda.
S: Bagaimana saya boleh mengetahui mesin anda direka untuk produk saya?
A: Anda boleh menghantar sampel kepada kami untuk menandakan kualiti, kami dapat membantu anda melakukan ujian sampel. Perkhidmatan menandakan sampel percuma disediakan.
Cool tags: Mesin Pemotong Laser Serat Paip, Pengilang Mesin Pemotongan Laser Fiber China, Pembekal, 2000w ဖိုင်ဘာလေဆာဖြတ်တောက်ခြင်းစက်, ဖလှယ်ပွဲစားပွဲတင်ဖိုင်ဘာလေဆာဖြတ်တောက်ခြင်းစက်, မြင့်မားသော power fiber ကိုလေဆာဖြတ်တောက်ခြင်းစက်, စက်မှုဖိုင်ဘာလေဆာဖြတ်တောက်ခြင်းစက်, စာရွက်ဖိုင်ဘာလေဆာဖြတ်တောက်ခြင်းစက်, ဖိုင်ဘာလေဆာဖြတ်တောက်ခြင်းစက်
Spesifikasi mesin pemotong laser serat paip:
|
Model |
SFT2260 |
|
Kawasan kerja |
Saiz chuck 8-220 mm |
|
Panjang pemotongan |
6000mm |
|
Sumber laser serat |
Max / Raycus / IPG |
|
Jenis laser |
Raytools / au3tech / fscut / ospri / wsx / precitec |
|
Kuasa laser |
1500W 2000W 3000W 4000W 6000W 8000W 10000W 20000W |
|
Kuasa mesin lengkap |
52/55 kW |
|
Kelajuan chuck |
2-6 saat/rev |
|
Kualiti rasuk M2 |
< 0.373 |
|
Ketepatan kedudukan |
± 0. 01 mm/m |
|
Ketepatan semula kedudukan |
± 0. 01 mm/m |
|
Kelajuan pergerakan maksimum |
0-6000 mm/min (bergantung kepada bahan dan ketebalan) |
|
Kelajuan pemotongan maksimum |
0-2000 mm/min (bergantung kepada bahan dan ketebalan) |
|
Voltan bekalan kuasa |
3- Fasa 380V/50Hz |
|
Model |
SFT2260 |
|
Jadual kerja |
Platform kerja rak |
|
Sistem kawalan |
Sistem Kawalan Au3Tech/Cypcut |
|
Pengurangan |
Jepun Shimpo/Perancis Motovario/Jerman-gerakan plumbum |
|
Ketebalan dinding pengapit minimum |
Penunjuk titik merah |
|
Perisian yang serasi |
Coreldraw/AutoCAD/Photoshop/AI Format Grafik Sokongan |
|
Menyokong format grafik |
Lxd/.dxf/.plt/.ai/.gerber/.dwg |
|
Sistem penyejukan air |
Penyejuk air suhu malar |
|
Berat mesin |
2300 kg |
|
Dimensi mesin (m) |
Lebih besar daripada atau sama dengan 1 |
|

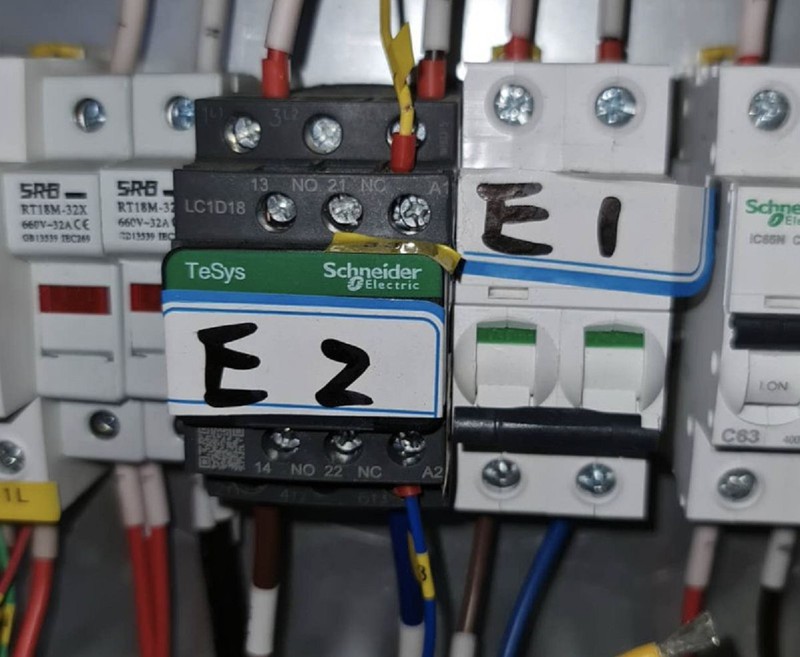

Komponen elektrik |
Schneider dibuat di Perancis |
|
Catatan |
WorkTable Exchange Automatic, Cover (Pilihan) |
|
Saiz mesin |
8500*1000*2000mm |
